FiBit单E1转4路以太网网桥的典型应用

2013-12-14

        FiBit FB-D18-NB系列电信级单E1转4路以太网网桥是菲比特网络推出的新一代综合接入用途协议转换器，其作用是高效率地实现4个10/100M 以太网数据接口同1个E1接口之间的相互转换。作为以太网的延伸设备，利用现有网络所提供的E1通道来传送以太网业务，用较低的成本实现两个以太网互联。
        在以太局域网（LAN）端提供4路交换式10/100Base-Tx以太网接口（RJ45口）。设备支持1916字节的帧处理；支持基于端口和标签的VLAN（16个VLAN）；广播风暴保护；PAUSE流控；MAC地址的学习和过滤功能；每个以太网端口的带宽设置（颗粒32K）。数据包通过以太网网络线速转发到TDM网络上。
        在广域网（WAN）端提供1路E1接口，支持75Ω（非平衡式BNC接口）和120Ω（平衡式RJ45接口）两种连接方式。E1接口支持成帧与非成帧结构：在成帧方式下，可以从 E1线路中任意抽取时隙，组成带宽为N*64Kbps(N=1～31)的以太网数据通道；在非成帧方式下，E1通道提供2.048Mbps速率，实现全透明传输。

典型应用
        FiBit FB-D18-NB系列电信级单E1转4路以太网网桥实现以太网数据接口同E1线路接口之间的相互转换的同时，还能在以太局域网（LAN）端实现二层网管交换机的功能，支持基于标签的802.1Q Tag VLAN和基于端口的VLAN划分。

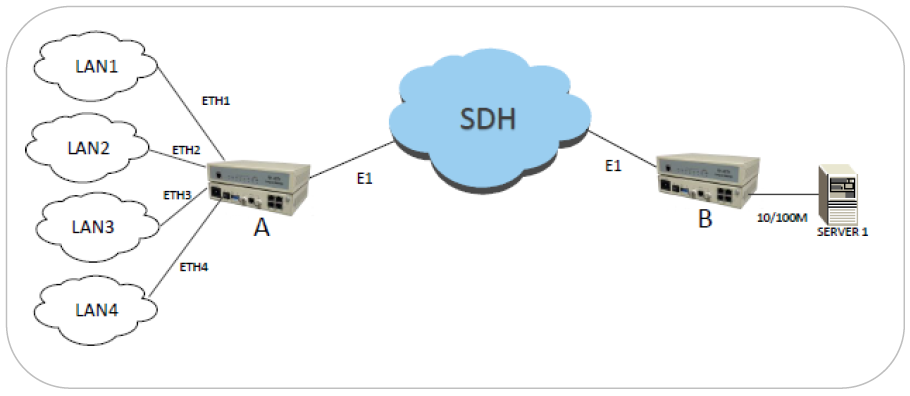

应用一：通过VLAN配置可以使LAN1、LAN2、LAN3、LAN4之间相互隔离不能通信，但它们可以同时访问SERVER1

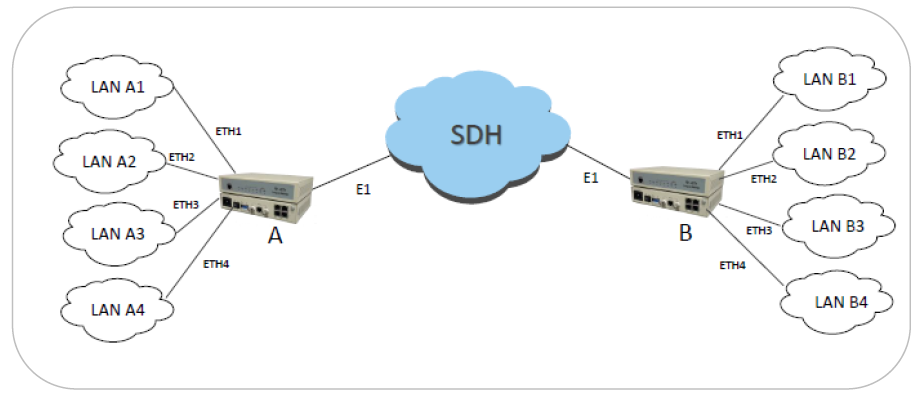

应用二：	通过VLAN配置可以使LAN A1只能和LAN B1通信、LAN A2只能和LAN B2通信、 LAN A3只能和LAN B3通信、
	LAN A4只能和LAN B4通信
