FiBit FB-D3042电信级光纤综合业务接入设备相当于PCM复用设备和PDH光端机的结合体，将语音、数据、视频图像、100M以太网等综合业务复用到一台设备上，再通过光纤通道延伸下去。不但可以满足64k各种业务的接入光纤传输，也可以满足100M以太网和串口数据、E1数据传输，是一款综合性能强、功能多的综合光端机。
         该设备提供4个10/100M以太网接口，1个公务电话接口，1个RS232接口和4路E1接口（75Ω/120Ω可选），最多30路语音环路。光纤接口提供1＋1双光备份，从而保证了数据传输的可靠性。通过一对光纤实现多种数据语音业务的传输，大大降低了电信运营商的运营成本，单板式设计安装方便快捷。
         国内的政府部门、电力、煤矿等重要部门现在越来越趋向一条光纤接入，传输电话、视频、以太网等综合办公业务，而FiBit FB-D3042电信级光纤综合业务接入设备正可以满足此要求。不但解决了接入线路的远程传输问题，使光纤接入网的覆盖范围更广阔，减少整个覆盖网的中转节点数量，使网络的结构更加简单；还可以满足用户对于多种宽带新业务的需求，并能够提高新业务数据质量。这就从核心技术上解决了传统铜线接入网的 “瓶颈”问题，为实现“光纤到户”的梦想奠定了基础。

实现语音、 数据、视频图像、100M以太网等综合业务在光纤通道内的复用传输
光接口
 提供2个100Base-Fx光接口
 符合IEEE802.3u协议标准
 支持光口1+1双光备份，从而保证了数据传输的可靠性
 采用高性能收发一体化光收发模块
 接口速率为155Mb/s，光纤接口和光纤模式、工作波长、传输距离可选（主要取决于设备的光模块）
E1接口
 提供4路E1线路接口，75Ω（非平衡式BNC接口）和120Ω（平衡式RJ45接口）可选
 符合ITU-T G.703、G.704、G.706和G.732协议标准
 E1 抖动容限、转移特性、输出抖动完全符合ITU-T G.742和G.823标准
 传输速率：成帧模式下为N*64Kbps，N=1～31；非成帧模式下为2.048Mbps
以太网接口
 提供4路交换式10/100Base-Tx以太网电接口（RJ45口），可实现带宽共享和流量控制
 符合IEEE802.3，802.3u协议标准
 支持10/100M自适应、全/半双工方式、网线交叉/直连自适应
用户及环路接口（端口数可选）
 提供最大30路语音环路
 接口类型：RJ-45
 频率特性：300～3400Hz(-0.6～+3dB)

RS232（异步）接口
 提供1路RS232接口
 类型：V.24异步
 传输速率：0～115.2Kbps
公务电话
 提供一路公务电话
 接口类型RJ-11
设备网管
 提供1个RS232网管接口，采用RJ45连接方式
 支持图形化（GUI）的串口网络管理方式，支持统一网管
 可对设备的E1接口和以太网接口进行各种功能配置、实时监视告警和状态

技术参数	参数描述
光接口
接口数量	2
协议标准	IEEE802.3u 100Base-Fx
速率	155Mbps
码型	4B5B
接口类型	FC型/SC型可选，单模光纤或多模光纤
波长	850nm/1310nm/1550nm
传输距离	0～120KM范围（可选2KM、20KM、40KM、60KM、80KM、100KM、120KM）
E1接口
接口数量	4
协议标准	ITU-T G.703、G.704、G.823
速率	成帧模式下为N*64Kbps，N=1～31；非成帧模式下为2.048Mbps
码型	HDB3编码
接口类型	75Ω（非平衡式BNC接口）或120Ω（平衡式RJ45接口）
以太网接口
接口数量	4
协议标准	IEEE802.3、IEEE802.3u 10/100Base-Tx
速率	10/100Mbps自适应
码型	曼彻斯特（Manchester）编码
双工模式	全/半双工
连接方式	网线交叉/直连自适应
接口类型	RJ45接口
用户及环路接口
接口数量	最多30路
阻 抗	200Ω+680Ω 0.1μF
插入损耗	-3±0.75dB
频率特性	300～3400Hz(-0.6～+3dB)
衡重杂音	≤63.7dBm
串音衰耗	≥65dB
环 阻	≤1800Ω
接口类型	RJ45接口
RS232接口
接口数量	1
速率	0～115.2Kbps
工作方式	V.24 异步
接口类型	RJ45接口
公务电话接口
接口数量	1
速率	64Kb/s
码型	PCM编码
接口类型	RJ-11接口
RS232网管接口
接口数量	1
速率	9600b/s自适应
网管方式	图形化客户端软件（GUI）
管理内容	对设备的E1接口和以太网接口进行各种功能配置、实时监视告警和状态
接口类型	RJ45接口
常规参数
指示灯	PWR(绿 －电源状态   RPD（绿） －远端设备电源状态   WKA（绿） －A光口工作状态   WKB（绿） －B光口工作状态   OLOS（红） －光口无光告警   OLAF（红） －光口线路失步告警   OE-6 （红） －光口线路误码告警   LOS1～LOS4（红） －对应E1线路接收中断告警   FLFA（红） －本端E1线路接收失步   1～30（绿） －环路占用状态
电气特性	电源：220V/AC 165～265V，50～60Hz；-48V/DC -36～-72V   功耗：<30W
环境要求	工作温度：-5°C～50°C    贮存温度：-40°C～70°C    湿度范围：5%～95%，非凝结
外形尺寸	桌面式产品：442mm(长) x 261mm(宽) x 66mm(高)

产品型号	产品描述
电信级光纤综合业务接入设备
FB-D3042	含机箱、主板(1个光口＋4*E1口＋4*ETH口＋1*串口)、电源(AC或DC)可选
FB-D3042-PMCU	网管模块
FB-D3042-CEOW	公务电话模块
FB-DVO	语音模块

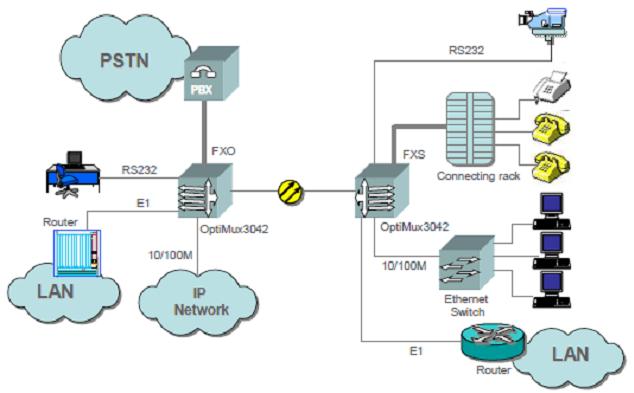

典型应用                  FiBit FB-D3042电信级光纤综合业务接入设备相当于PCM复用设备和PDH光端机的结合体，将语音、 数据、视频图像、100M以太网等综合业务复用到一台设备上，再通过光纤通道一齐传输 光纤综合业务接入设备的典型应用
